1 概述

W202型液体水分含量微波雷达测量仪是我公司自主开发的高性能、数字化智能型水分测量仪器。整机集数字显示，传感器主机合为一体，设有1-8个针对不同介质测量的所有无极性液体和绝大多数有机液体的补偿修正表。广泛应用于测量无机物液体大部分有机化工液体、日化产品以及食品饮料等。它的分辨可以高达10ppm，量程高达0～100%，免除了用户选择多种量程产品的麻烦。具有测量水分范围宽、精度高、显示清晰、测量迅速、性能稳定、指标可靠、灵敏度高，测量精度几乎不受液体中的气泡影响，也不受液体中含气体和固体的影响，对水质要求不高，可以检测矿化度高的液体。在线插入式液体水分仪可检测任意液体的含水量，尤其适合检测各种油和化工原料中的含水量。调试方便，免维护，可以有多种安装方式，操作容易，适用范围很广。具有非接触，无破损，快速及时，准确可靠等特点，具有安全无污染低功耗等优点。其市场前景广阔，但因是高新技术，市场前期推广费用高，产品价值大，技术适应性强等要点。

2 主要技术特点

2.1 自主拥有多项先进的软硬件技术，工业级芯片，标准化生产。

2.2 特有的传感器设计及加工制作方法，克服了微波器件一致性差的弊端。

2.3 有3-5路测量通道，每路有较宽的动态范围，AD采集精度可达24位。

2.4 设计有开放的用户接口，用户可组网，自建系统，也可更新最新发布的软件。

2.5 专用标、检软件和通用嵌入软件结合，可同时进行多个参数测量修正，有效解决了相关性好，时效性强的参数误差，克服了多参数多次测量容易产生的时变误差，有利于提高测量效果。

2.6 人性化美学设计仪表的结构，具有精巧、便携，易于操作等。

2.7 集多项成果和知识产权于一体，集中解决了电磁法测量与物性、零点、增益等紧密相关的难题。

2.8 采用低功耗，微电子，表贴件，智能化等手段，将产品做成绿色环保的测量仪器。

3 工作环境要求（探头最大允许温度和压力）

3.1 仪表工作温度：-20℃～+125℃；

3.2 被测介质压强：≤4.0MPa

3.3 温补：被测液体温度变化大时，必须选择温度补偿；

3.4 探头材料：316SS不锈钢或钛钢

3.5 探头安全性能：防爆，隔爆（更高要求根据用户使用条件确定）；

3.6 被测液体的要求：所有无极性液体和绝大多数有机液体、日化产品以及食品饮料等。

无极性液体如：各种石油、轻油、重油、原油、沥青、机油、电气绝缘油、天然动植物油产品。

4 工作原理

仪器检测某一频点或多频点电磁波在被测介质中反射或透射过程中产生的相位（频率）和幅度变化信息，采用雷达技术处理方法反演出对应的含水量或持水率大小的变化信息，通过独有的智能仪器仪表多参量标定检定软件进行标检，得出高精度水分含量或持水率的大小；仪器配有专用的水分测量探头（传感器），该探头内置温度传感器，装载有三维标定数据模块，如果用户暂时没有标定条件，可以通过经验标定矫正软件，进行温度校正和补偿，就可以精确测量出介质的含水量。其电路和壳体结构采用隔爆设计。选择任意量程的型号。它的分辨可以高达10ppm(0.001%)，量程可以在0.1%～100%之间任意选择，适用度广。目前，在分辨率、量程和可靠性上远远超过其它原理的水分传感器，是目前国内先进的检测液体含水量的仪器。

5 技术性能

5.1 测量水分范围：从0～0.1%到0～100% 之间任意选择；

5.2 分辨率(含水量)：0.001% （量程为1%以下时）；0.01%或0.001% （量程为1%～10%时）；

0.1%或0.01%（量程为10%以上时）；特殊定制产品可达到1ppm；

5.3 准确度：0.1%Fs （可通过温度补偿以提高精度）；

5.4 表盘使用环境：-20℃～+70℃；

5.5 介质温度：-55℃～+150℃，有更高温度的应提前说明但不大于200℃。

5.5 安装方式：1英寸NPT螺纹或标准法兰；插入深度：标准245mm或根据客户要求定制；

5.7 响应时间：小于1秒；

5.8 显示：液晶数字显示，小数点后保留两位；

5.9 存储：可存储掉点前8小时内的有效数据；

5.10电源：15～24VDC；

5.11输出：数字（RS-485），模拟（4～20mA）；

5.12开关量输出：显示表带两路继电器报警输出；

5.13 重 量：2～5 公斤(根据安装方式和长度确定)；

6 使用说明

该水分仪为接触式测量仪表，测量前提是传感器的敏感部位（多在前端20mm以内）要与被测物体充分接触，一般来说，传感器的敏感部位要尽可能地深入所测物体的内部以减少测量误差。由于电磁波具有较长的穿透性，因此在测量被测物时，周围若有金属会导致测量不准确，故要求传感器敏感部位插入的周围200mm内不应有金属物质。盛放被测物的容器半径应至少为50mm，高至少为100mm（在其内应无磁性或金属物）以上的圆柱体，探针插入其中间部分。

7 使用步骤

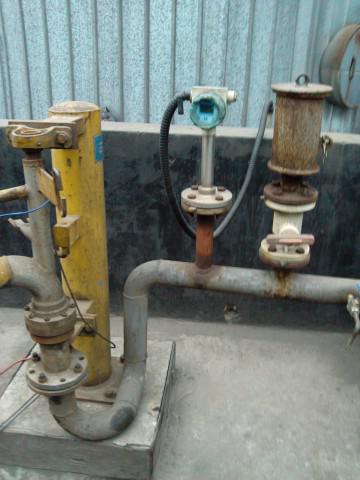

7.1在线插入式仪表，将传感器探针旋入机体插座。

7.2 根据被测物水分不同选择相应的量程：CH1通道（向上）：0～1%；CH2通道（向下），直到0～100%，当水分大于1%时应选择响应的下一量程，也可以提前告知选定范围。

7.3 根据被测物不同选择相应的补偿表C1～C8，由于各种化工原料不同，其介电常数也不同，因此在选择拨盘位置时应进行对比校验。

7.4 当按下电源开关ON按钮，液晶屏上显示有含水量或持水率值：00.00%；介质温度：00.00℃；环境温度：00.00℃。如不在此范围内，可调整零点或增益，使数字显示在认可的范围内即可。此后，将探针插入被测物中，待数字稳定后，显示的数字为被检测物的水分值和温度值。

7.5 数值校验：当测得数值有误差时，请选择相应的量程和补偿表。如：被测物实际水分为5.2%（参照更高一级标准仪表测量），用CH3显示数值为4.8%，顺次选择CHn量程和Cm补偿表，直到显示等于或接近5.2%时确认，记住当前的CHn量程和Cm补偿表所指的N和M位置是几，以后再测同类的物质时即选择这个数据。如果显示数值大于实际水分值，将调整增益和零点，使数值达到实际水分值。同样记下此位置，以后不需校验亦可。

7.6 本仪器开机后60秒自动关机，有效节约电能，保护仪器更长时间的使用。
